パーツ取付説明書

ホンダ ビート シングルワイパーピボット 取付説明書

・ワイパーアーム根元のカバーを外して、取付けナットを緩めてアームを左右共外します。

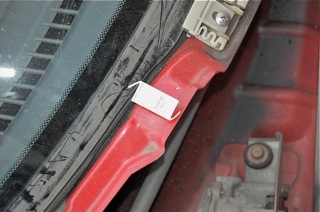

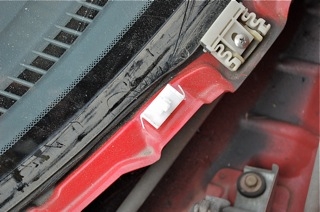

・カウルトップを留めている両端左右のクリップとボンネットシールラバー部6個の黒い小さなクリップを外します。

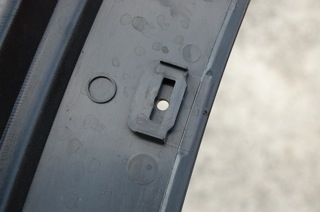

・カウルトップ裏側の白いクリップを長いマイナスドライバーのような工具で90度回してカウルトップを外します。非常に回しにくいので無理に力を入れますとクリップかカウルトップ裏側が破損します。
カウルトップ再生取付KITを使用する場合は少々破損しても問題はありません。
シールラバーAを外した方が隙間が生じるので作業しやすいでしょう。

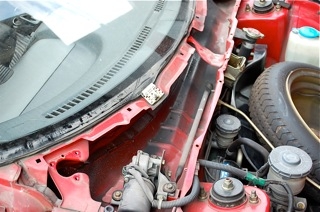

・カウルトップが外れたら、ノーマルピボット左右と長い方のリンクを外します。

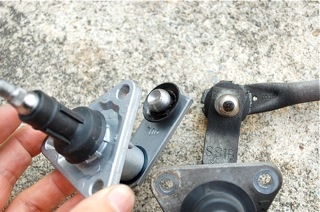

・ノーマルのピボットからシングルワイパーピボットへグリス受けのゴムを移植します。
　ピボット部にはシリコングリス等を塗布しておいて下さい。

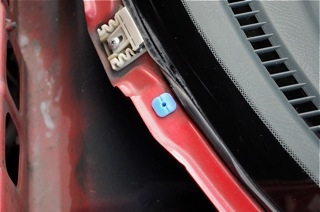

・カウルトップ再生取付KITを使用する場合はカウルトップ本体裏側のクリップ固定箇所のセンターに6〜7mm程度の穴開け加工を施します。付属のボルト受けのグロメット6個を車体側に差込みます。

・シングルワイパーピボットを車体に取り付け、リンクを差込みます。キーをONにして作動確認をして下さい。

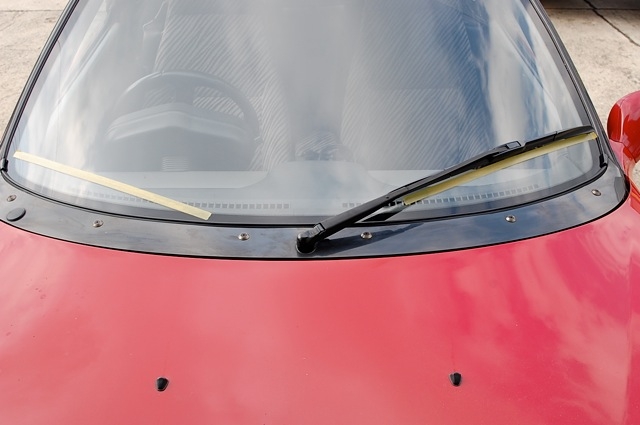

・カウルトップを取付けて、運転席側のアームをピボットに取付けますが、一度で位置決めをするのは難しいので、微調整をして位置決めをして下さい。

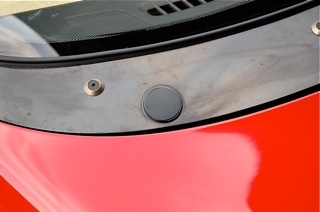

・付属のシーリングキャップをカウルトップの運転席側ピボット用の穴に差込みます。
